软件定义汽车时代 VECU虚拟控制器的集成开发与测试实践

在软件定义汽车的时代浪潮下，整车电子电气架构正经历着深刻的变革。传统的分布式ECU（电子控制单元）架构逐渐向域集中式、乃至中央计算平台演进。在这一过程中，VECU（Virtual Electronic Control Unit，虚拟电子控制单元）作为一种创新的开发与验证手段，正日益成为汽车软件开发流程中的关键环节。它通过虚拟化技术，在开发早期即可实现软硬件的解耦与并行开发，显著加速了创新功能的落地速度，并提升了整体系统的可靠性与质量。

一、 VECU虚拟控制器的核心价值与开发流程

VECU的本质是在高性能服务器或工控机上，通过虚拟化环境（如虚拟化层或容器）模拟出的、与真实ECU功能与行为一致的软件实体。其核心价值主要体现在以下几个方面：

1. 前移开发与测试窗口：在硬件样件（如目标芯片或控制器）可用之前，软件开发团队即可基于虚拟的I/O、总线通信和传感器/执行器模型，开展应用层软件、底层软件乃至部分基础软件的开发、调试与集成测试。这打破了传统V模型开发中硬件依赖的瓶颈。
2. 实现持续集成/持续部署：VECU可以无缝融入CI/CD流水线。代码提交后，可自动在虚拟环境中进行编译、部署、自动化测试（单元测试、集成测试、回归测试），快速反馈质量状态，实现敏捷开发。
3. 支持大规模仿真与测试：可以低成本、高效率地部署成百上千个VECU实例，构建复杂的整车或车队级虚拟测试场景（如车辆动力学、交通流、传感器仿真），进行功能安全、网络安全、性能极限的压力测试，这在实车测试中难以实现或成本极高。
4. 便于问题复现与分析：虚拟环境的状态完全可控、可记录、可回放，为定位和复现复杂的、偶发的软件缺陷提供了极大便利。

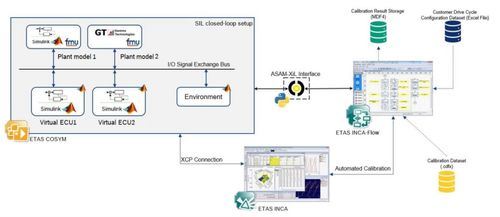

典型的VECU集成开发流程包括：

• 环境建模：建立精确的车辆动力学模型、环境传感器模型（摄像头、雷达、激光雷达等）、总线通信模型（CAN、LIN、以太网等）以及被控对象模型（电机、电池、刹车系统等）。
• 软件集成：将应用软件、AUTOSAR基础软件（如RTE、BSW模块）、操作系统（如AUTOSAR OS或其它RTOS的虚拟端口）集成到VECU框架中。
• 接口适配：配置虚拟的硬件抽象层，使软件能够与虚拟的传感器、执行器及通信网络进行交互。
• 测试验证：在虚拟环境中执行从模型在环、软件在环到硬件在环的各级测试。

二、 VECU测试体系构建

基于VECU的测试是保障软件质量的核心。一个完整的测试体系应包含多层次、多维度：

1. 单元测试与组件测试：针对单个函数、类或软件组件，在隔离的虚拟环境中测试其逻辑正确性。
2. 集成测试：将多个软件组件或整个ECU软件集成到VECU中，测试组件间的接口与交互，以及软件与虚拟总线、虚拟I/O的集成情况。
3. 功能测试：在虚拟整车环境中，验证VECU实现的特定功能（如自适应巡航、电池管理）是否满足需求规范。测试用例通常基于需求导出。
4. 背靠背测试：将基于模型的控制器代码（如Simulink/Stateflow生成）与手写代码在相同虚拟测试用例下运行，对比输出结果，确保代码生成或手动实现的一致性。
5. 非功能性测试：

• 性能测试：评估VECU中任务的调度时序、中断响应时间、CPU与内存占用率等是否满足设计目标。

• 功能安全测试：注入虚拟的故障（如信号超范围、通信丢失、硬件故障模拟），验证软件的安全机制（如监控逻辑、故障处理、安全状态转换）是否符合ISO 26262要求。

• 网络安全测试：在虚拟网络中模拟攻击向量（如报文注入、篡改、重放），测试ECU软件的防护机制。

1. 系统级与场景测试：将多个VECU（如智驾域、底盘域、动力域）接入高保真的整车仿真平台，在模拟的复杂交通场景、恶劣天气、极限工况下进行系统性验证。

三、 关键挑战与应对策略

尽管VECU技术优势明显，但在实践中仍面临挑战：

1. 模型精度与实时性：虚拟环境的保真度直接影响测试的有效性。需要平衡模型的复杂度（精度）与仿真运行速度（实时性）。采用多速率仿真、模型降阶、硬件加速（如FPGA）是常见解决方案。
2. 工具链与生态整合：VECU开发涉及建模工具、仿真平台、编译工具、测试管理、CI/CD工具、数据管理等众多工具。构建统一、开放、可扩展的工具链平台，实现数据与流程的贯通，是提升效率的关键。
3. 虚拟与实物的对接：如何确保VECU中的软件行为与最终在真实硬件上运行的行为一致？这需要严格的接口标准化、一致的编译器配置、以及定期的虚实对比测试（如与HIL测试结果比对）。
4. 测试用例与场景的充分性：虚拟测试的覆盖度依赖于测试用例与场景库的质量。需要结合需求分析、故障模式分析（FMEA）、已知问题库以及路采数据，不断丰富和优化测试场景库，并引入基于搜索的测试、模糊测试等智能方法。

四、 未来展望

随着汽车电子架构向中央计算+区域控制发展，VECU的概念将进一步扩展。整车可能作为一个统一的“虚拟车辆”数字孪生体进行持续开发与验证。VECU技术将与云原生、容器化、微服务等IT先进理念更深度融合，支持软件功能的云端部署、OTA升级的预验证，以及全生命周期的数据闭环迭代，最终推动汽车真正进化为“四个轮子上的超级智能终端”。

VECU虚拟控制器的集成开发与测试，是软件定义汽车得以高效、高质实现的基石技术。它不仅是开发流程的优化工具，更是构建未来汽车数字孪生开发和运营体系的核心组件。车企与供应商必须积极拥抱这一变革，构建相应的技术能力与组织流程，方能在激烈的智能化竞争中占据先机。
